[DQ마크 시리즈] K-방산 핵심, 항공 계기·드론 제어!
영풍전자㈜-통합형 예비기기

DQ마크 인증은 국내기업이 생산하여 수출하는 방산물자와 군수품을 대상으로 제품의 품질을 우리나라 정부가 인증해 수출경쟁력을 향상시키기 위한 제도입니다. DQ마크 인증제품은 품질, 기술력, 마케팅 및 재무 건전성 등에 대한 분야별 전문가의 엄정한 심사를 통과한 우수제품으로 방산수출 제품 선택의 기준이 될 것입니다.

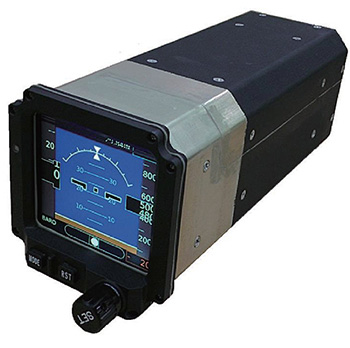

영풍전자가 개발한 통합형 예비기기(ISI, Integrated Standby Instrument)는 상용 및 군용 회전익과 고정익 항공 플랫폼을 위한 통합 보조 비행 디스플레이 장비입니다. 해당 제품은 고신뢰성의 MEMS 기반 관성 센서 기술을 바탕으로, 조종사에 정확하고 직관적인 비행 정보를 제공합니다. 항공기 자세(각도, 속도, 가속도)와 대기 데이터(고도, 풍속, 수직 속도) 등 주요 항공 데이터를 포함해 슬립(Slip)과 내부 고장 진단 정보까지 확인할 수 있습니다.

운용특성 장점
예비 비행 계기 필수 비행 정보를 조종사에게 시현
고정밀 자체적인 고성능 항법 데이터 출력
저전력 소비 항공기 체계를 고려한 저전력 시스템
고해상도 디스플레이 고해상도 비행정보 시현을 통한 조종사 안정성 확보

특히, 이 장비는 기존의 전기기계식 예비 장비 2~3개를 하나로 통합해주는 3ATI 디스플레이를 제공함으로써, 항공기 계기판의 공간 효율성을 극대화하고 유지보수를 간소화합니다.

고신뢰 MEMS센서(자이로와 가속도계)와 3축 자기계 등을 작고 견고한 환경적으로 밀폐된 구조물(하우징)에 통합하여 외부 충격이나 진동, 극한의 환경에서도 안정적인 작동이 가능한 것이 특징입니다. 또한, 외부 3축 자기계 인터페이스를 지원하여 다양한 운용 환경에 유연하게 대응할 수 있습니다.

항목 제원
동작전원 22 ~ 29 VDC
소비전력 Max 26W @ 12~29 VDC (MIL-STD-704F)
기수각 / 정확도 1.0rms (자기)
자세 & 공기 데이터 범위 Roll : ±180°, Pitch : ±90°
Accuracy: < 0.5
압력 고도, 대기 속도 정확도 SAE AS8002 호환
각속도 범위 Roll, Pitch, Yaw ±450°/sec
In-Run Bias Stability 6.25°/hr, 1
Initial Bias Error ±0.2°/sec
가속도입력 범위 Input Range ±18g
In-Run Bias Stabilty ±1㎎
Initial Bias Error ±16㎎
인터페이스 Discrete, RS-232, ARINC429
디스플레이 사양 구성 : AMLCD, NVIS Knob, Bezel
기능 : Auto Luminance
해상도 : 480 x 480, RGB
크기 : 2.4" x 2.4" (3ATI)
크기 80.64(W) x 229.33(D) x 80.64(H)㎜
중량 1.611kg (3.55lbs)
환경규격 MIL-STD-810G
RTCA/DO-160G section 22, A3C3
RTCA/DO-160G section 20 HIRF
EMI MIL-STD-461F

무엇보다 이 통합 예비기기는 국내 최초로 개발한 장비로, 넓은 화각과 고해상도 디스플레이를 통해 조종사에게 탁월한 시현 성능을 제공할 것입니다.

이미 국내 여러 군용 회전익 및 고정익 항공기에 실전 적용되어 성능과 신뢰성을 입증하였으며, 향후 민간 항공기나 무인 항공기(UAV) 등 다양한 플랫폼에서도 활용 가능성이 높은 제품입니다.
