회전익 항공기 내해수 환경 대응을 위한 전순기 품질관리의 필요성

서론

우리나라는 삼면이 바다로 둘러싸인 지정학적 특성상, 연안 기지를 기반으로 운용되는 무기체계가 많다. 특히 회전익 항공기는 저고도 연안 비행, 도서 지역 이착륙, 해상 플랫폼 탑재 운용 등 내해수 환경에 노출되는 빈도가 상대적으로 높은 편이다. 이러한 조건에서 해양 환경 부식 대응 능력이 항공기의 내구성, 신뢰성, 정비 주기 등에 직접적인 영향을 미칠 수 있다. 현재까지 내해수 환경에 대한 대응은 정비단 중심의 방청 조치, 도장 보완, 일시적인 보수 작업에 주로 의존하고 있다. 그러나 반복되는 구조 부식, 도장 손상, 배수 불량 등은 운용단계에서 발생하는 개별 문제라기보다, 설계와 품질계획 단계에서 체계적으로 관리되지 않은 결과라고 볼 수 있다.

내해수 환경은 고염도 해무, 응축수 고정, 이종금속 간 전위차 등 복합적인 부식 요인을 포함한다. 이는 단일 기술이나 공정으로 해결하기 어려우며, 설계·시험·양산·운용·정비에 걸친 전 주기적인 품질관리 관점이 요구된다.

실제 미국은 항공기 개발 기준인 MIL-STD-1568과 MIL-STD-7179 등 환경 대응을 설계 및 도장 시스템 수준에서 정의하고 있으며, 단순 공정 규격이 아닌 개념적 품질기준으로 활용되고 있다.

• MIL-STD-1568 : 부식 방지 구조설계 지침(재료배합, 갈바닉 절연, 배수구 설계 등)
• MIL-STD-810H : 환경 시험 방법(염수분무, 습도, 강우 등 환경 내구성 시험)
• MIL-STD-7179 : 환경대응형 도장 품질기준(다층 도장 구조, 시험조건, 손상 등급 등)

회전익 항공기의 내해수 대응은 단일 사업이나 개별 기종의 품질관리로 해결되기 어렵다. 품질정책을 담당하는 기관 차원에서 개발기획–설계–시제기–양산–운용–정비 전 단계에 걸친 내해수 품질요소의 구조화와 제도화가 필요하다.

본 기고문은 이러한 문제의식을 바탕으로 MIL-STD에서 제시하는 내해수 환경 예방 설계 개념을 고찰하고, 국내외 대표적인 함재 회전익 항공기의 설계·공정·운용 단계별 부식 대응 사례를 비교 분석하였다. 이를 전순기 관점에서 통합적 부식 방지·제어 품질관리 체계 구축의 필요성을 제안하고자 한다.

내해수 환경 예방 설계 개념

통상적인 항공기 부식환경은 온도, 습도, 대기 오염물질 등에 의해 야기되며, 실내 보관이나 외부 세정 등을 통해 일정 수준 대응이 가능하다. 그러나 내해수 환경은 해안기지, 선박 탑재, 도서지역 운용 등에서 발생하는 고염분, 고습도, 해무 침투, 갈바닉 부식 조건이 복합적으로 작용하는 환경으로, 보다 구조적인 대응이 필요하다.

특히 회전익 항공기의 경우 구조상 배수 취약 부위가 많고 외부 패널과 복합재 부품의 접합부가 다양하며 함상·연안 비행 중 염분을 직접적으로 흡입하거나 분무되는 경우가 잦다.

따라서 단순 방청이나 도장 보강만으로는 장기적인 내구성을 확보하기 어렵고, 설계 초기부터 내해수 요소를 고려한 품질계획 수립이 필요하다.

MIL-STD-1568 기준: 설계단계 부식방지 지침

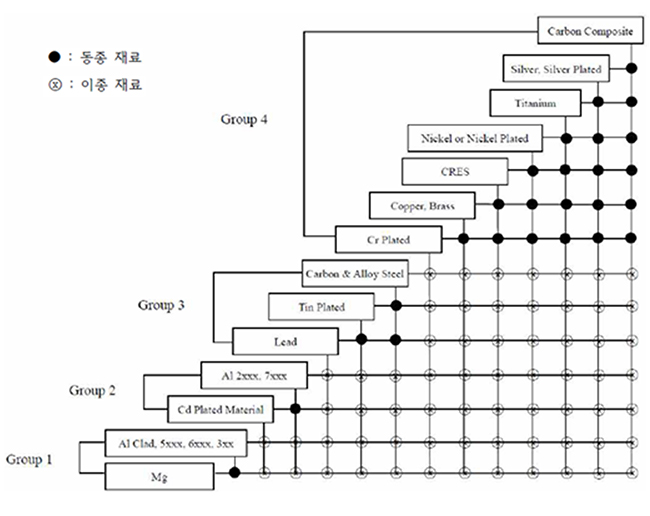

MIL-STD-1568은 항공기 설계 시 부식 방지를 위한 설계 고려사항을 구체적으로 제시하고 있다. 주요 설계 요구사항은 재료 선정, 표면 보호 공정, 구조설계, 관리의 범주로 구분된다. 특히 내해수 환경에 직접 노출되는 회전익기의 경우, 다음과 같은 항목을 적용할 수 있다. 이러한 설계 기준은 품질관리 절차서가 아닌 개발 초기 요구조건서(RFP), 상세 설계단계의 기본 품질설계 요건으로 사전 정의되어야 실효성을 가질 수 있다.

MIL-STD-810 기준: 환경 내구성 시험 지침

MIL-STD-810은 환경공학 고려사항 및 실험실 시험 표준으로, 장비가 운용 수명 전반에 걸쳐 경험할 환경 조건에 적합하게 설계되었는지 판단하기 위한 환경 시험 방법을 규정한다. 내해수성 환경 대응과 연관이 있는 Method 509 (Salt Fog), Method 507 (Humidity), Method 506 (Rain)의 내용은 아래와 같다.

Salt Fog는 해수 NaCl 성분에 의한 전기화학적 부식을 평가하는 핵심 방법으로 Design Corrosion Verification, Corrosion Screening, 그리고 Natural Environment 세 절차로 분화되었다. Humidity는 고온·고습에 의한 산화·코팅 분해·절연 열화 등 Salt Fog와 독립적인 부식의 위험성을 다룬다. Rain은 씰·조인트의 수분 침투 방지 성능을 평가하며 침투된 수분이 기체 내부의 잔류 염분과 결합하여 부식을 가속시키는 선행 경로로서 내해수 설계 검증과 연계된다.

MIL-STD-7179 기준: 환경대응형 도장 시스템

MIL-STD-7179는 항공우주 무기체계 및 지원장비의 보호를 위한 마감재, 보호 코팅, 실런트에 관한 최소 요건을 규정한다. 해양 환경에서 특히 중요한 도장 시스템은 에폭시 프라이머와 폴리우레탄 탑코트로 구성된 시스템이 기본이며, MIL-PRF-23377 Class N 비크롬(Cr-free) 프라이머의 적용을 허용한다. 주요 적용 항목은 다음과 같다. 국내 일부 회전익 항공기에서는 해당 기준을 참조해 아노다이징 처리나 프라이머 사양이 반영되어 있지만, 손상 복원 기준, 시험계획 내 반영, 정비 교범 연계 등은 아직 일관된 기준으로 제도화되어 있지 않다.

국외 회전익 항공기 내해수 대응 사례

국외 주요 함재 회전익 항공기의 내해수 환경 대응 사례로는 미국의 MH-60R 시호크와 영국의 AW159 와일드캣이 대표적이다. 두 기종은 각각 미 해군과 영국 해군의 주력 함재 헬리콥터로, 한국 해군도 두 기종을 모두 운용하고 있어 국내 품질관리 체계 비교에 직접적인 참조 기준이 된다.

설계단계 반영

미국 MH-60R 시호크는 육군의 UH-60A 블랙호크를 기반으로 개발되었다. 부품의 대부분을 공통으로 사용하여 군수지원 및 정비 효율을 높였으나, 해군 운용을 위해 별도 내해수 설계 변경이 적용되었다. 핵심 설계 변경 사항은 전기체 방부식(Navalized)처리로 에폭시 프라이머와 폴리우레탄 탑코트로 구성된 특수 방부식 코팅 시스템이 기체 전반에 적용된다. 엔진도 T700-GE-401C/D 파생형을 사용하여 해양 환경에서 부식·침식 저항성을 최적으로 설계하였다. 영국 AW159 와일드캣은 기체 구조에 알루미늄과 복합재를 혼영하여 중량 감소와 강도를 동시에 확보하면서, 해양 환경을 위한 부식 방지 시스템을 적용하였다. 특히 테일 붐, 테일 플레인, 테일 로터 등 외부 노출 구조물에 복합재를 광범위하게 사용하여 부식 취약성을 근본적으로 감소시켰다.

공정단계 관리 적용

MH-60R 생산 공정에서는 MIL-STD-1560D 및 MIL-STD-7179B에 따른 체계적인 코팅 공정 품질관리가 적용된다. 모든 금속 구성품은 화성 처리 후 도장되며, 체결구 조립 시에는 AMS-S-8802 규격 실런트를 사용하여 습식 조립이 적용된다. 주 및 테일 착륙장치 피스톤, 실린더 등 함상 착함 충격과 부식이 복합적으로 작용하는 부위에 HVOF 코팅이 적용된다. AW159는 생산 단계에서 기체 및 엔진의 마리니제이션(Marinisation) 처리를 수행하며, 기체 전반에 걸친 내해수 코팅 시스템이 로터·기어박스 등 동적 구성품을 포함해 적용된다.

운용 및 정비단계 부식관리 활동

미 해군은 해군항공정비 기술교범을 통해 운용 단계 부식 방지의 두 가지 핵심 활동으로 전해질(염분) 제거와 방호 코팅 적용을 규정한다. 세척 측면에서 항공기 인증 세정제를 사용하여 함정 탑재 시, 육상 기지 운용 시 특정 시기 이내의 세척을 의무화하고 세척 후 필요 부위에 부식 방지 화합물을 적용한다. 영국 왕립 해군은 부식 방지·제어 프로그램(CPCP)에 기반한 예방정비 프로그램을 운용하며 비행 후 세척, 정기 코팅 상태 점검, 고응력 부위 비파괴 검사(NDT) 등이 체계적으로 실시된다.

국내 회전익 항공기 내해수 대응 사례

국내 해수 환경에서 사용하는 회전익 항공기는 크게 MUH-1 마린온과 현재 개발 중인 MAH-1 상륙공격헬기와 MCH-1 소해헬기가 있다. 마린온은 순수 국내 개발 기종으로 내해수 환경 대응 기술을 자체적으로 개발·적용한 최초의 사례이다.

설계단계 반영

마린온은 한국항공우주산업이 KUH-1 수리온을 기반으로 해병대 함상 운용을 위해 개조한 상륙기동헬기이다. 수리온은 내해수 환경을 고려한 설계가 아니었으므로, 마린온 개발 과정에서 기체 방염처리와 악천후, 야간 착함을 위한 자동 방향·거리 지시장치(TACAN), 해상 추락 시 승무원 생존을 위한 비상부주장치 등이 추가로 개발되었다. 한국항공은 이 과정에서 방부식 도장 시스템, 실런트 적용 등 내해수 공정 기술을 국내 최초로 적용하였다. 나아가 소해헬기는 수분 고임을 방지하기 위해 기체 하부 배수홀 및 통기홀을 설계하고 부식 방지를 위해 절연 패드 및 실링제를 삽입하여 사용한다. 그리고 해수유입방지댐을 설계하여 해수의 동체 유입을 막는 설계를 적용하였다. 해수유입방지댐 경계 이내의 바닥판 영역은 부식 취약부위로 추가 지정하여 마감처리를 규격서에 반영하였다. 그러나 장시간 운용 시 배수홀 등이 이물질로 막혀 실효성이 저하될 수 있으므로 유지보수 관리까지 포함된 설계-운용의 연계가 필요하다.

공정단계 관리 적용

국내에서도 마린온 양산을 시작하면서 기체 외부 표면의 방염·도장, 체결구 실런트 적용 등의 공정기술을 적용하였다. 공정 단계에서 부품별 도장 사양을 미리 지정하고 두께를 표준화함으로써 동일한 표면 처리를 보장하였다. 특히 우레탄 계열의 다층 도장 시스템을 채택하고, 프라이머와 탑코트의 조합으로 내구성을 강화하였다. 이를 기반으로 MIL-STD-7179에 부합한 도장 사양을 일부 기종에 적용해 국제 규격과의 일치성을 확보하였다. 국내 업체의 HVOF 코팅, 특수 도장 등 부식 방지 공정 수행 능력과 관련 자격 인증 체계 확립이 앞으로의 과제로 남아있다.

운용 및 정비단계 부식관리 활동

부대 운용 및 정비단계에서 부식 관리는 교범에 따른 세척 및 방청 활동으로 이루어진다. 마린온의 경우 해벙대 운용 부대에서 CPCP 개념에 준하는 부식 방지 활동을 수행하고 있으나, 부식 발생 데이터의 체계적 수집·분석·환류 체계가 미흡하여 부식 발생 패턴 분석과 예방 조치 개선에 어려움이 있다. 부식 발생 빈도가 높은 부위와 정비 이력 기반의 정비 항목 강화 및 교범 개선 활동이 계속 이루어져야 한다.

부식관리 시스템은 체계개발 초기부터 설계, 생산, 운용단계에 걸쳐 통합적으로 운용되고 있으며, 일부 기종에서는 관련 전담기능이 부대 내 편성되어 유지되고 있다. 내해수 대응 품질요소를 특정 프로그램에 한정하지 않고, 범용 항공무기체계에 공통 적용 가능한 기준과 절차로 표준화할 필요가 있다.

한계점과 방향

품질경영 측면의 구조적 한계

국내 회전익 항공기 부식관리 시스템은 마린온을 기점으로 체계화되고 있으며, 상륙공격헬기와 소해헬기로 이어지는 파생형 개발과 함께 지속적으로 고도화되는 추세다. 하지만 품질경영 측면의 한계는 분명 존재한다.

첫째, 부식 방지에 대한 전순기 통합 관리 체계가 미흡하다. 국내의 경우 설계 단계의 재료·코팅 선정, 생산 단계의 공정 품질 검사, 운용 단계의 세척·방청·부식 검사, 정비 단계의 수리 공정이 각각 별도의 부서와 절차서에 의해 관리되며, 이를 아우르는 통합 CPCP 프레임워크가 부재한다. 미국의 MIL-STD-1568D가 수명주기 전 단계를 포괄하는 CPCP를 계약 요건으로 명시하고 관련 기관의 통합 관리를 요구하는 것과 대조된다.

둘째, 부식 데이터의 수집·분석·환류 체계가 구축되어 있지 않다. 미 해군의 경우 NAVAIR가 함대 전반의 부식 모니터링 프로세스를 운영하고, 부식 비용과 비가용 일수를 체계적으로 집계하여 정책 개선에 반영한다. 국내에서는 기종별·부대별로 부식 발생 현황이 산발적으로 기록될 뿐, 전군 차원의 통계적 관리가 이루어지지 않아 예방적 개선 조치 도출이 어렵다.

셋째, 내해수 환경 대응 관련 국내 전용 군사 규격 및 국방 표준의 부재이다. MIL-STD-1568D, MIL-STD-7179B에 해당하는 국내 규격이 존재하지 않아, 마린온 등 국내 개발 기종에 적용할 체계적 기준이 없다. 해외 도입 기종의 경우 원제작사의 규격을 참조하지만, 이를 국내 운용 환경과 규제 체계에 맞게 해석·적용하는 절차적 기반도 부족하다.

넷째, 생산 단계에서 HVOF 코팅, 비크롬 도장 등 최신 부식 방지 공정의 국내 수행 능력이 제한적이다. KAI가 마린온 개발을 통해 방염 도장·실런트 등 기초적인 내해수 공정 기술을 축적하였으나, 착륙장치, 동력계통 등에 특화된 고성능 공정을 국내 항공 정비 창에 독자적으로 수행하고 품질을 검증하는 체계는 아직 갖추어지지 않았다.

다섯째, 운용 단계 부식 관리에서 세척·방청 활동의 실효성 확보가 과제이다. 세척 주기와 방법이 교범에 규정되어 있더라도, 제한된 환경에서의 이행률, 사용 약품의 적절성, 세척 후 방청 처리 여부 등에 대한 체계적인 이행 점검 및 기록 관리가 미흡하다. 해외 사례에서 강조하듯, 염분 제거를 위한 세척이 부식 방지의 가장 기본적이고 효과적인 수단임에도 불구하고 이에 대한 관리 수준이 충분하지 않다.

전순기 품질관리 체계 구축 방향

위의 한계를 극복하기 위해 다음과 같은 전순기 품질관리 체계 구축 방향을 제안한다. 우선, 국내 함재 회전익 항공기에 적용할 CPCP 프레임워크를 국방 표준 형태로 제정할 필요가 있다. MIL-STD-1568D를 참조 기준으로 삼되, 국내 운용 환경(주변 해역의 해양 환경 특성, 계절별 기후, 함정 탑재 환경 등)을 반영한 국내 표준으로 개발해야 한다. 이 표준은 설계·생산·운용·정비 전 단계에 걸친 부식 방지 요구사항을 규정하고, 각 단계의 품질 책임과 검증 방법을 명확히 해야 한다.

다음으로, 부식 데이터 통합 관리 플랫폼을 구축하여 전군 차원의 부식 발생 현황, 정비 이력, 비가용 데이터를 체계적으로 수집·분석하고, 이를 예방 조치 개선과 설계 환류에 활용하는 체계를 마련해야 한다. 특히 HUMS(Health & Usage Monitoring System) 데이터와 부식 검사 데이터를 연계하여 부식 리스크를 조기에 탐지하고 예측 정비(Predictive Maintenance)로 발전시키는 것이 중요하다.

또한, HVOF 코팅, 콜드 스프레이, 비크롬 도장 등 최신 부식 방지 공정에 대한 국내 기술 역량을 강화하고, 관련 공정의 자격 인증 체계를 확립해야 한다. 이는 국내 창정비 능력 확보뿐 아니라, 향후 국내 개발 회전익 항공기의 수출 경쟁력 측면에서도 중요한 요소이다.

결론

본 기고는 해양 작전 환경에서 운용되는 회전익 항공기의 내해수 환경 대응을 위한 전순기 품질관리의 필요성을 고찰하였다. 미국 MIL-STD-1568D·810H·7179B 등 군사 규격 분석, MH-60R 시호크 및 AW159 와일드캣의 설계·공정·운용 단계별 사례 검토, 국내 MUH-1 마린온, MAH-1 상륙공격헬기와 MCH-1 소해헬기의 개발 현황 분석을 통해 다음과 같은 결론을 도출하였다.

첫째, 내해수 환경 대응은 도장·세척 등 단일 단계의 기술 문제가 아니라, 설계-공정-운용-정비에 이르는 전순기적 통합 관리가 요구되는 품질경영의 과제임을 확인하였다. 미국과 영국의 선진 사례는 CPCP 프레임워크를 계약 요건으로 명시하고, 관련 기관 중심의 통합 관리 체계를 통해 부식 비용과 비가용 일수를 체계적으로 관리하는 성숙된 모델을 보여준다.

둘째, 국내 회전익 항공기의 내해수 환경 대응은 마린온 개발을 계기로 기술적 진전을 이루었으나, 통합 CPCP 표준의 부재, 부식 데이터 관리 체계의 미흡, 최신 부식 방지 공정의 국내 역량 제한 등 구조적 한계가 존재함을 확인하였다.

셋째, 이러한 한계를 극복하기 위해 국내 회전익 항공기 전용 국방 표준 제정, 전군 차원의 부식 데이터 통합 관리 플랫폼 구축, 최신 부식 방지 공정 기술 역량 강화 및 자격 인증 체계 확립이 시급한 과제임을 제언하였다.

향후 연구로는 국내 함재 헬리콥터의 실제 부식 발생 데이터 수집·분석을 통한 부식 위험도 평가 모델 개발, 국내 CPCP 표준 초안 작성, HUMS 기반 예측 정비 모델과의 연계 방안 연구 등이 필요하다. 내해수 환경 대응을 위한 전순기 품질관리 체계 구축은 항공기 수명 연장, 운용 유지 비용 절감, 임무 가용도 향상에 직결되는 핵심 과제로, 국내 방위산업의 품질경영 수준 제고를 위한 전략적 투자가 필요하다.
